歌诗德与ESS公司一直有着良好的合作关系,也是全国最早一批应用ES90X8系列DAC芯片的公司,
其前后开发的几款基于ES90X8系列芯片的音频DAC产品也得到了ESS公司的认可。
ess开发usb音频方案的信息,歌诗德也是第一时间了解到,并且积极推动合作开发,所以最早推出相关产品。
U16就是在ESS公司大力支持下,诞生的一款USB数字音频界面产品,其研发过程历时近两年。
其前后开发的几款基于ES90X8系列芯片的音频DAC产品也得到了ESS公司的认可。
ess开发usb音频方案的信息,歌诗德也是第一时间了解到,并且积极推动合作开发,所以最早推出相关产品。
U16就是在ESS公司大力支持下,诞生的一款USB数字音频界面产品,其研发过程历时近两年。

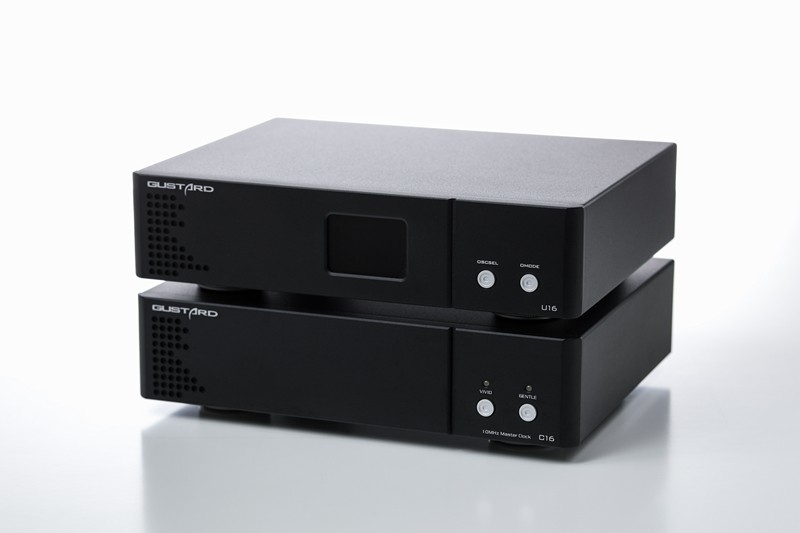

C16+U16套装,U16可外接10M时钟,更上一层楼

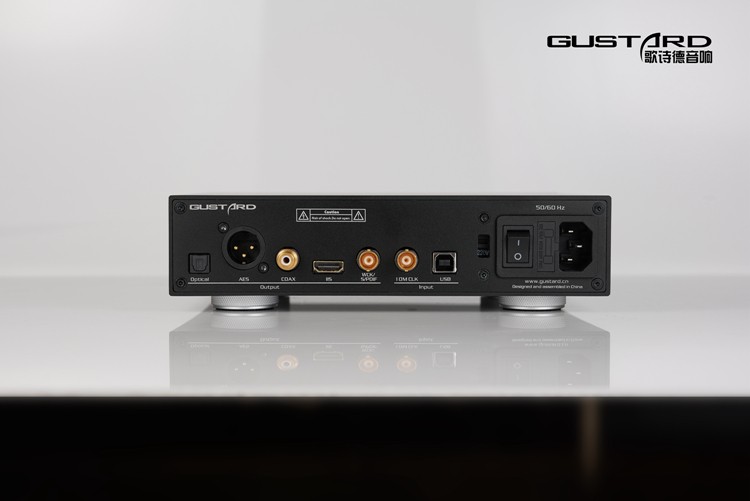

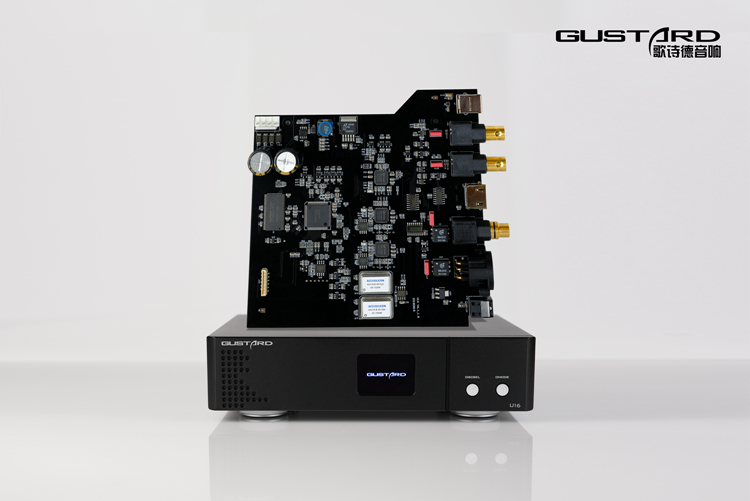

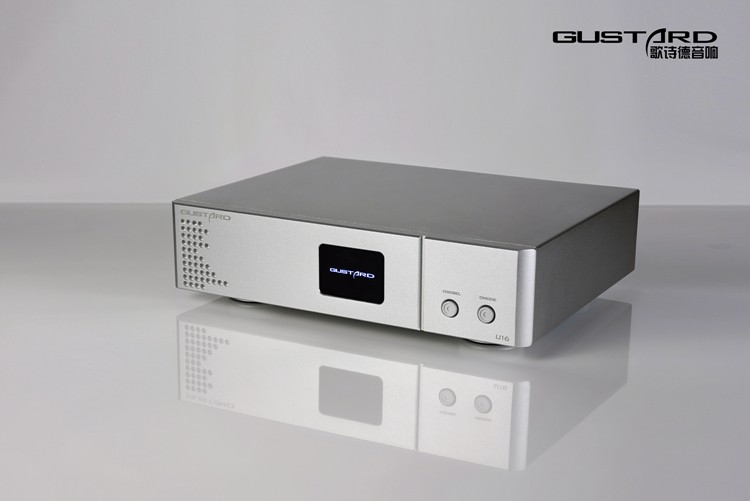

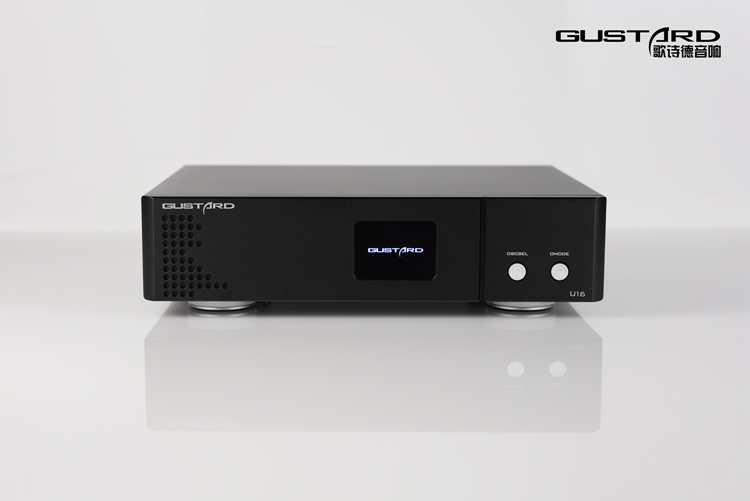

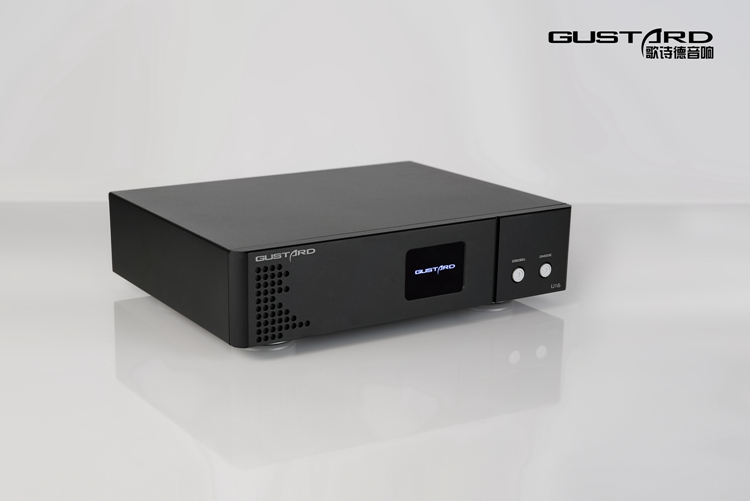

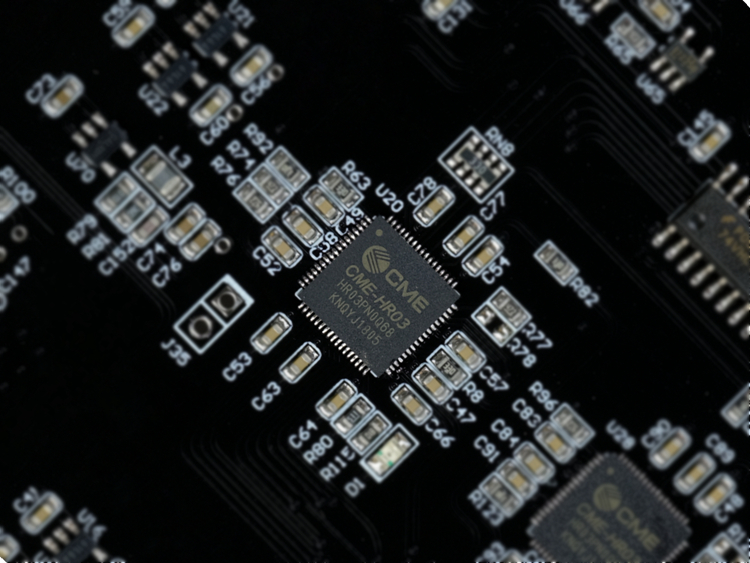

歌诗德DDC-U16实拍:

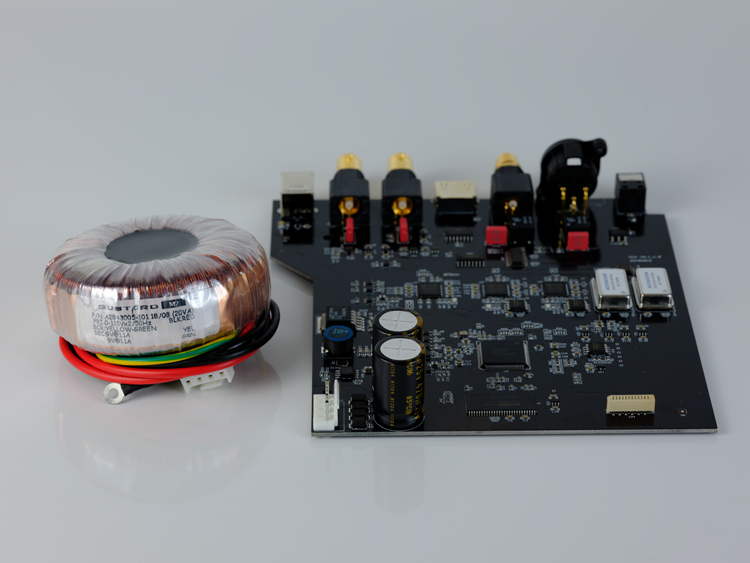

严谨设计,布局合理,做工整洁,用料扎实;

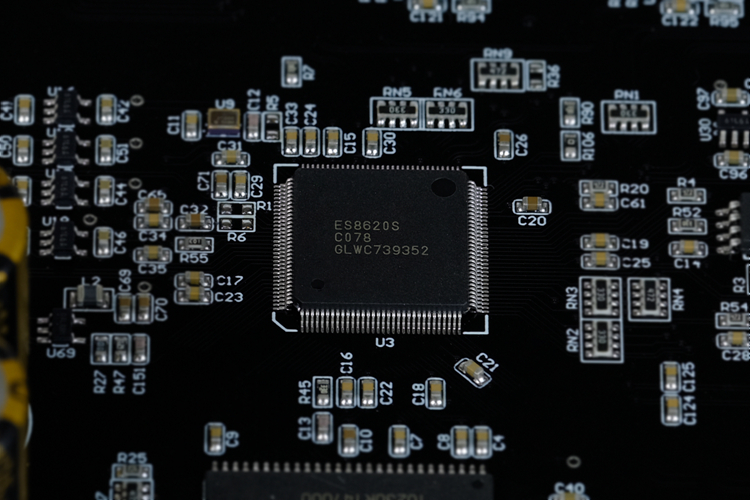

采用美国ESS公司最新的USB音频界面方案ES8620,
最高支持PCM 32bit/768KHz及DSD512,同时支持DoP及Native DSD。
ESS的USB界面芯片设计是为了高品质数字音频信号处理流程彻底优化过的架构,并非通用芯片加装了USB数字音频界面代码,所以在音质提升方面立竿见影;

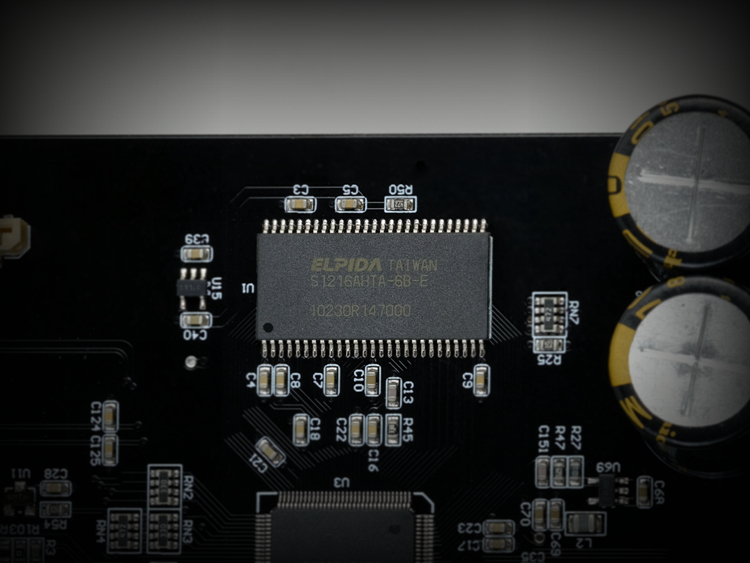

采用了128MB的SDRAM作为系统缓存和数字音频处理FIFO。其中大部分空间是给USB界面主控IC内部调度使用,尽量留足冗余空间,保证主控IC内部除去USB音频界面功能之外的其他业务逻辑运作不会干扰到数字音频处理流程。
为了实现最佳的数字音频性能,数字音频处理FIFO容量被精简到最小,以保证最低延迟和抖动性能;

在USB音频界面部分,采用一颗FPGA实现USB音频界面主控IC运行在Slave模式,
即USB界面主控IC接收时钟管理FPGA发生的音频时钟信号并只输出数字音频数据信号,尽最大可能减少USB传输环节引入的数字信号干扰;

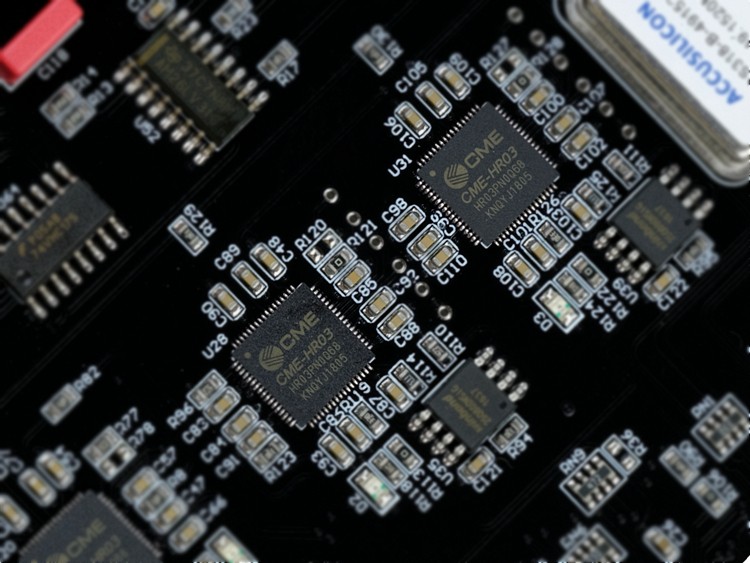

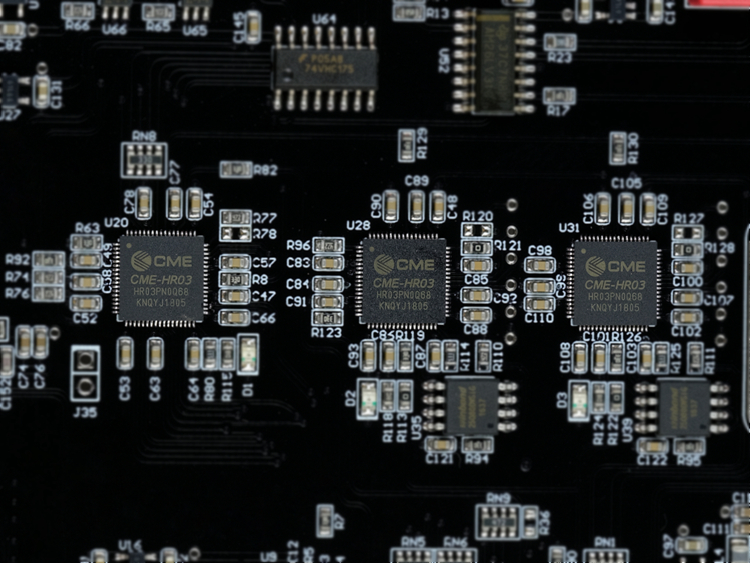

外部10M时钟部分的音频时钟合成电路采用两颗FPGA分别对应44.1KHz和48KHz基频的音频主时钟频率合成器,一方面避免了FPGA内部连线的串扰,另一方面也尽量榨干了FPGA片内的相关资源,最终合成的音频主时钟信号的频率精度和抖动性能都达到了目前这套设计的极限性能水平;

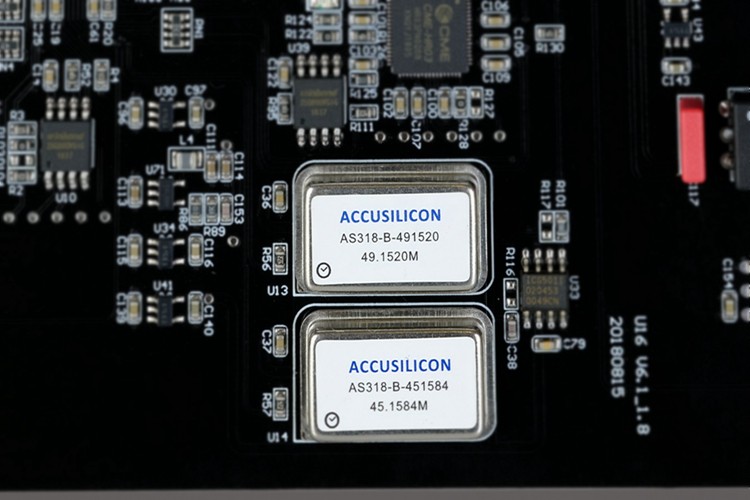

本地音频时钟源采用双飞秒时钟,本机使用2枚美国ACCUSILICON AS318-B超低相噪晶振作为本地音频时钟源,RMS jitter低至88飞秒(10Hz-1MHz);


内置音频专用环型变压器;

AP实测

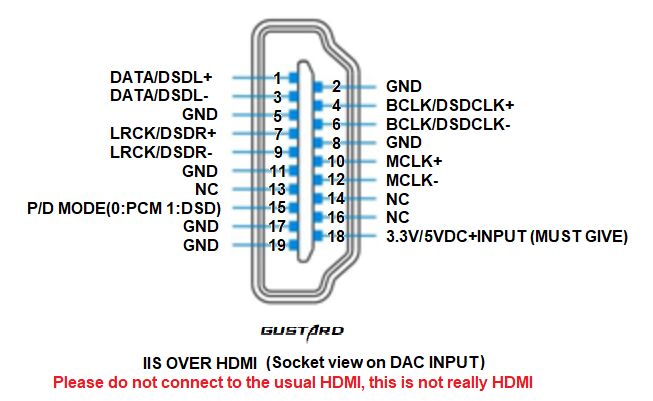

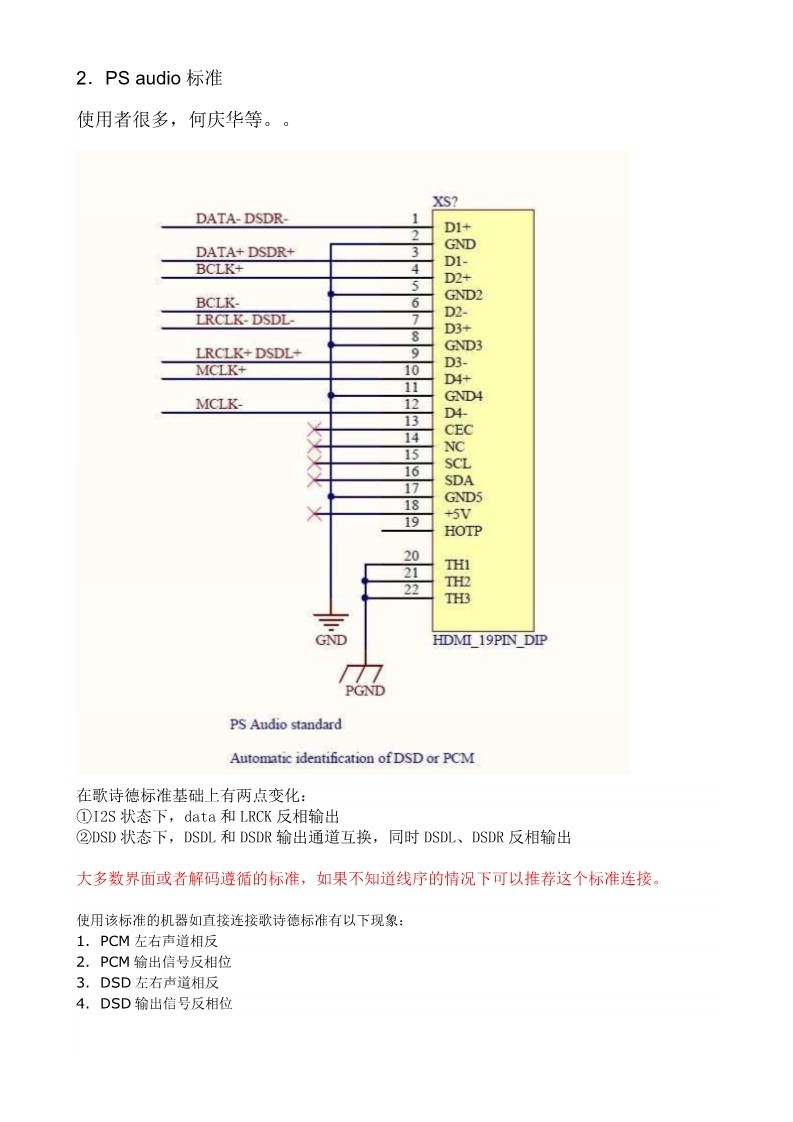

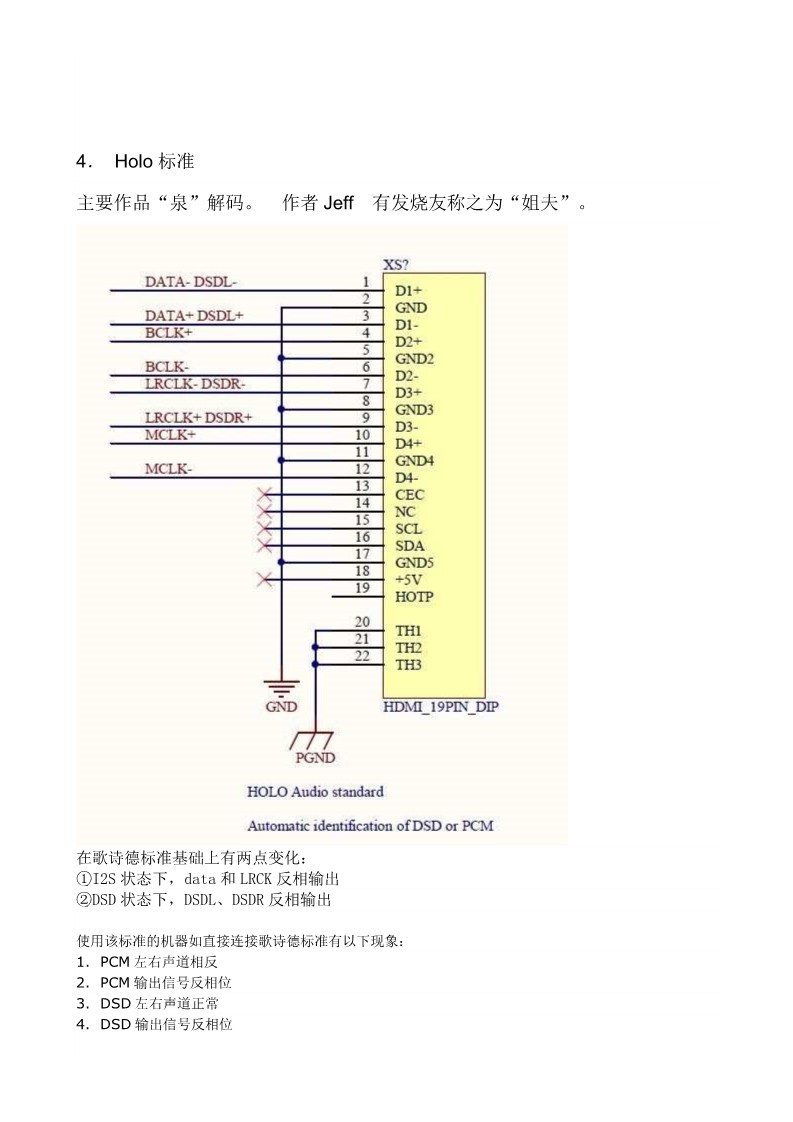

U16支持4种IIS标准输出,通过长按左按键切换。

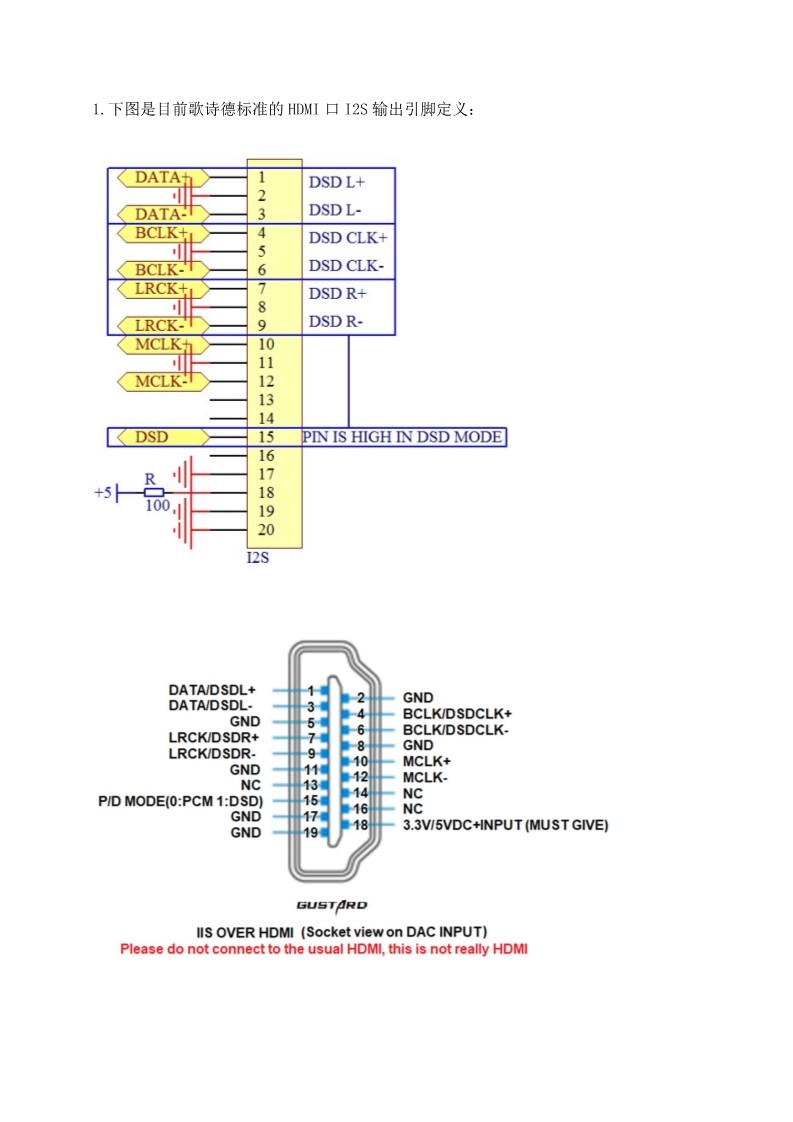

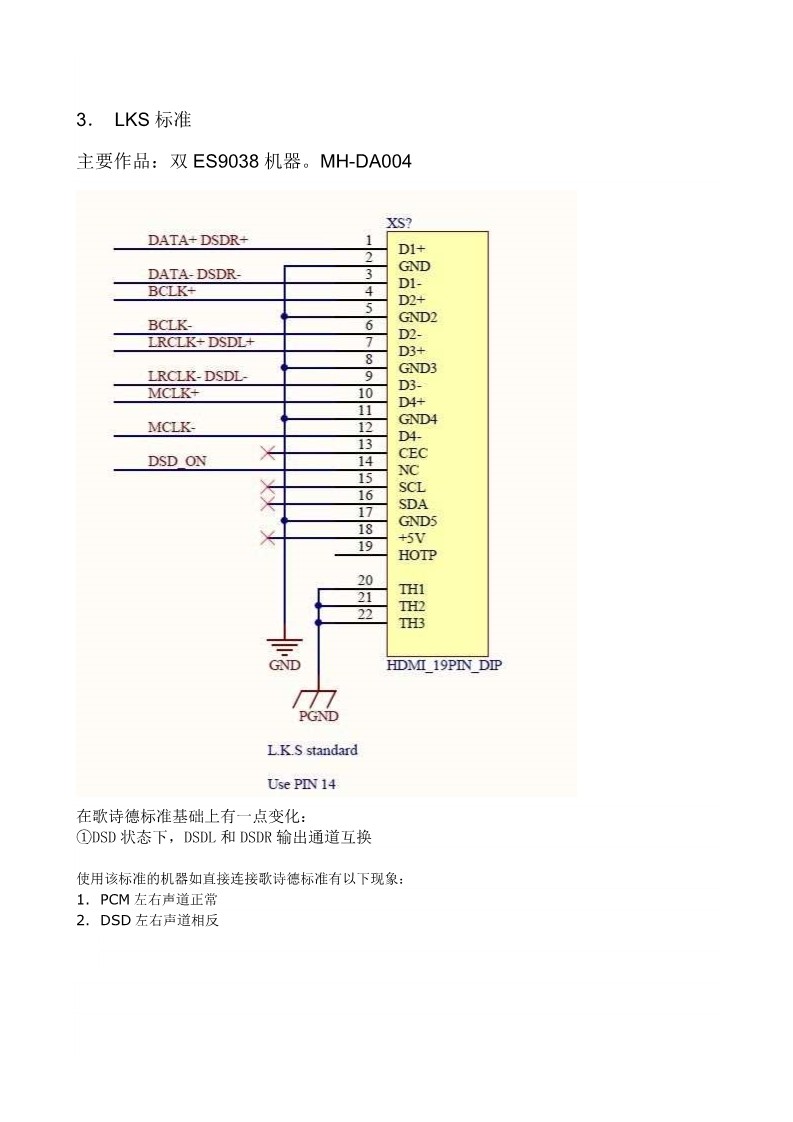

以下是4种标准介绍,请用户确认解码的线序后调至对应该的标准,也可找店家帮忙确认。
不在下列4种标准内的IIS暂时不支持。
