数字滤波器在现代高性能音频DAC系统设计中是绕不开的一环,其最关键的设计目的是降低数字域音频带内混叠噪音,即通过对原始数字音频流信号做升频和噪音整形,从而实现更好的音质表现。现代音频DAC芯片内部一般都集成了数字滤波器算法,其音频客观性能已经到达了不低的水准。但DAC片内数字滤波器限于成本和算力等各方面限制,其音质表现已经无法满足我们追求更高音质的要求。所以我们在Analog Device SHARC数字音频专用DSP平台上潜心开发了自己的高性能数字滤波器方案。该方案搭载了自主研发的高性能抗混叠噪音算法,关键数字信号处理环节使用高精度浮点64bit运算。
GPLL-M1高精度锁相环,具有超低的相位噪声,恢复的时钟达到飞秒级。得益于复杂的算法,抖动抑制性能非常优秀,并能轻松化解;ES9038芯片的主时钟也由GPLL高精度锁相环供应,直接工作在同步模式绕过内部ASRC重采样,不再依赖ASRC保证性能(不再需要100M时钟);
X26采用了自主开发的数字滤波器和GPLL-M1高精度锁相环,达到了歌诗德DAC产品线里的音质新高峰。




歌诗德DAC-X26技术特性:

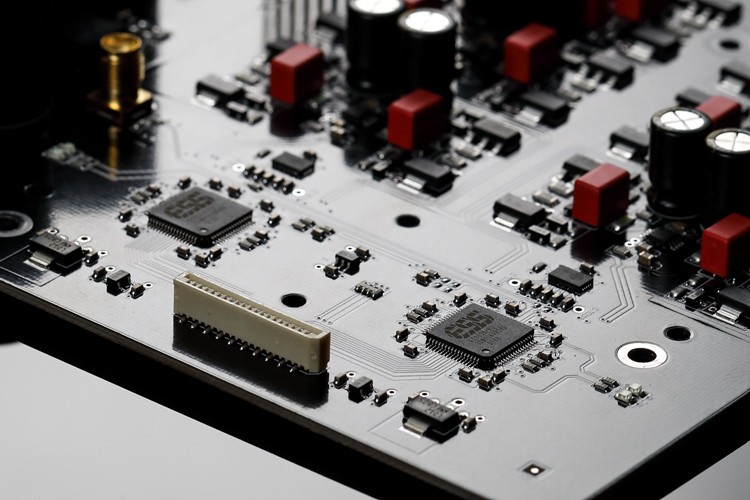

•采用两片ESS公司旗舰芯片ES9038PRO进行解码,左右声道各一片、完全独立供电、独立接地,获取最佳性能 ;
• GPLL-M1高精度锁相环,具有超低的相位噪声,恢复的时钟达到飞秒级。得益于复杂的算法,抖动抑制性能非常优秀,并能轻松化解;
•音频数字信号处理通过Analog Device SHARC数字音频专用DSP处理器实现,搭载自主研发的高性能抗混叠噪音算法,关键数字信号处理环节使用高精度浮点64bit运算,针对ESS Technology DAC 全方位优化,确保高音质;
•CPLD可编程逻辑芯片,自行构造逻辑功能的数字集成电路,时钟管理、2nd PLL 数字整形、DOP解调、 PCM/DSD depop switch等独家技术 ,为出色音质奠定了坚实基础;
•CPLD可编程逻辑芯片,自行构造逻辑功能的数字集成电路,时钟管理、2nd PLL 数字整形、DOP解调、 PCM/DSD depop switch等独家技术 ,为出色音质奠定了坚实基础;
•采用2只高品质音响专用环形变压器分别给数字和模拟供电,实现完全独立供电互不干扰;
•原生全平衡架构,无任何转换,完整的四路输出;
•模拟LPF电路采用自主开发的分立线路,精心调节每一级的参数,以达到最佳的工作状态;
•支持0dB~-90dB共90档数字音量,配合随机附送的高品质遥控器方便调节音量;
•全接口支持DSD硬解:
IIS支持DSD64、DSD128、DSD256、DSD512硬解;
SPDIF、AES/EBU支持DSD64、DSD128(DOP模式)
Optical支持 支持DSD64硬解(DOP模式);
USB支持DSD64、DSD128、DSD256硬解;
• 自主开发的数字滤波
PCM:VIVID(推荐)/COMPOSITE/GENTLE ;
NOS模式(仅176.4K及以上开启),不进行数字超采样,直接对原始信号进行模拟转换;
DSD:47K/50K/60K/70K;
•USB采用ESS公司的USBAUDIO方案,支持PCM768K DSD512;
•屏幕亮度可调,无操作10秒后自动记忆,下次开机保持上次设置,人性化操作控制;
• 全铝合金机箱,表面拉丝,全银(亚白)和全黑两种颜色可选择;
•机器尺寸:宽330*深260*高65MM(不含突出部份);
•包装尺寸:长420*宽360*高175MM;
•含包装重:7.5KG;
•115V版本,230V版本(手动切换);
•XLR接口定义:美国标准(1地、2热、3冷)
黑/白:不带USB输入
黑色/白色:带USB输入

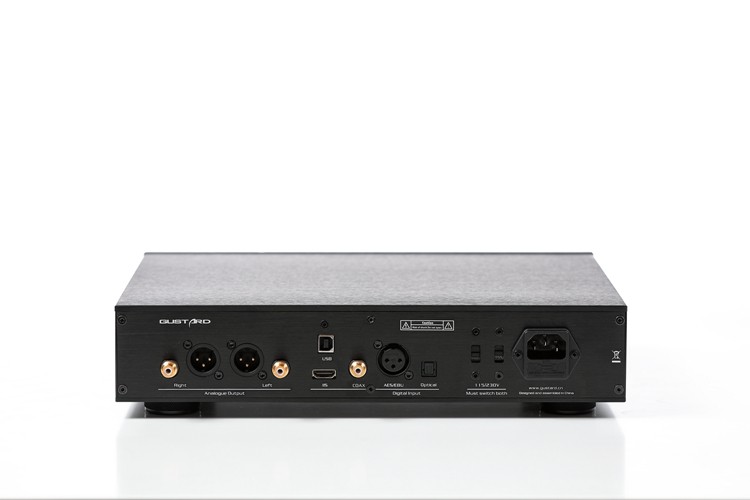

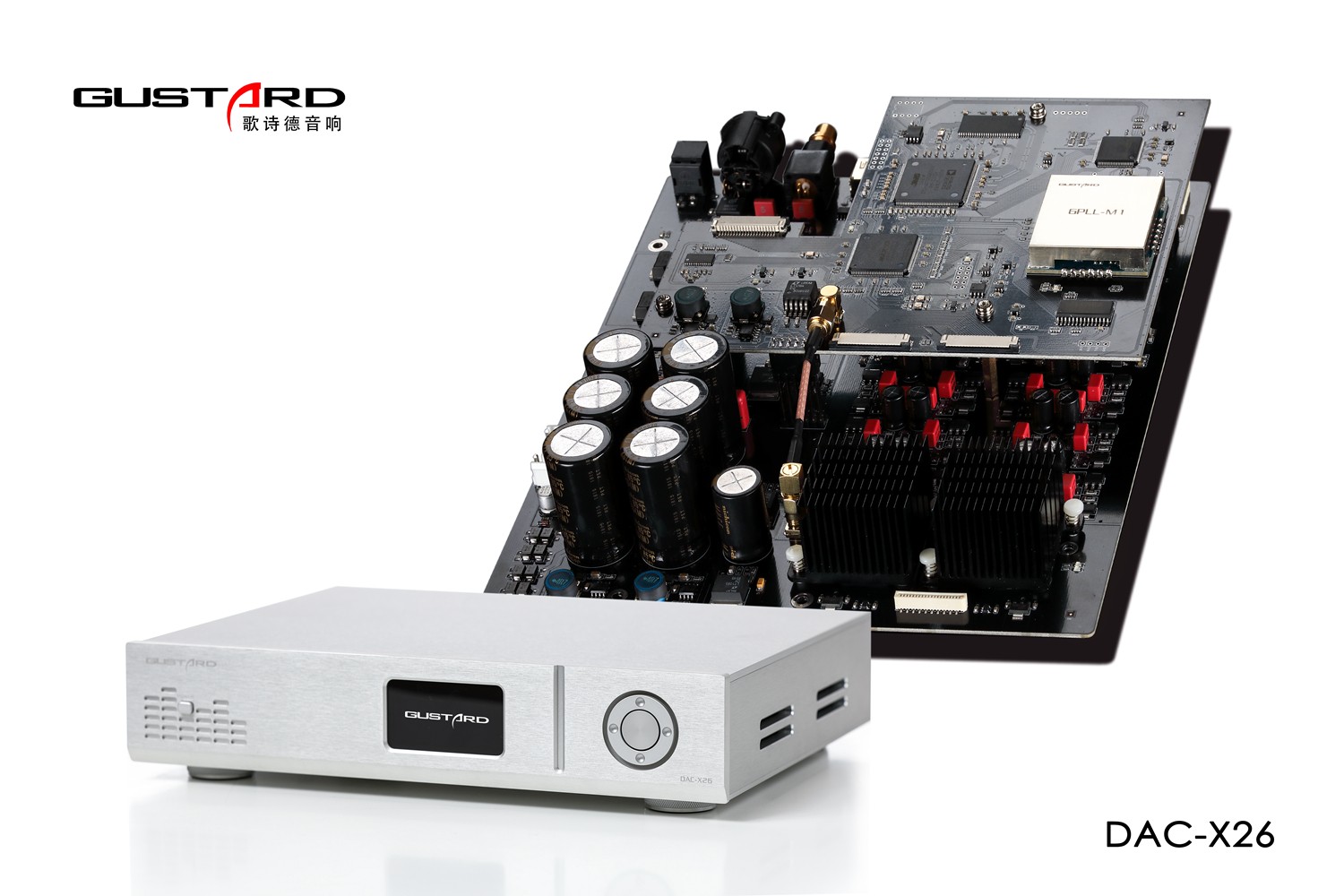

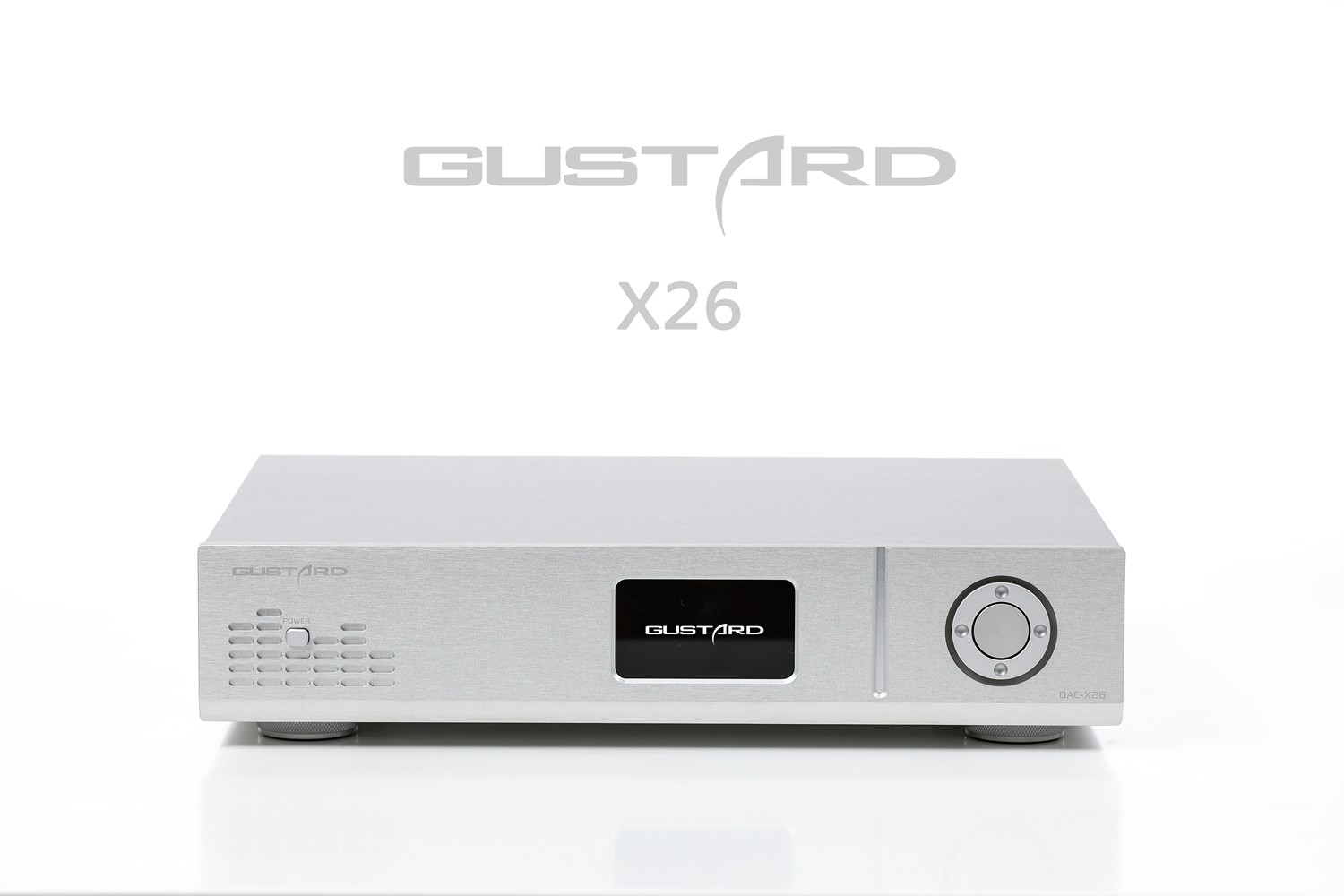

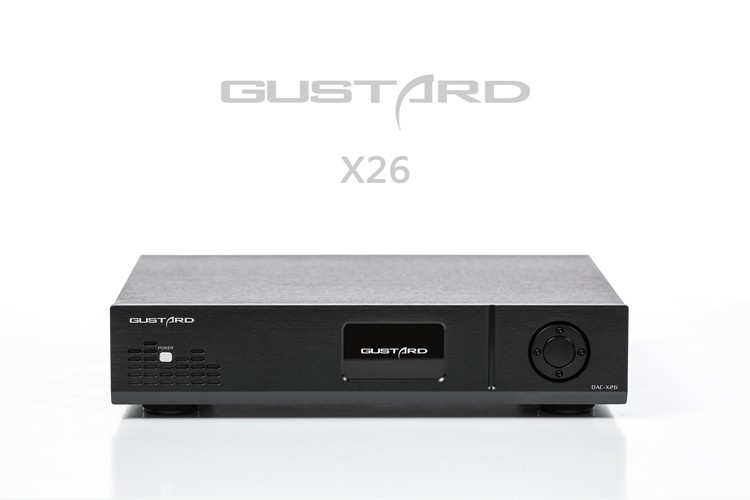

歌诗德DAC-X26实拍:

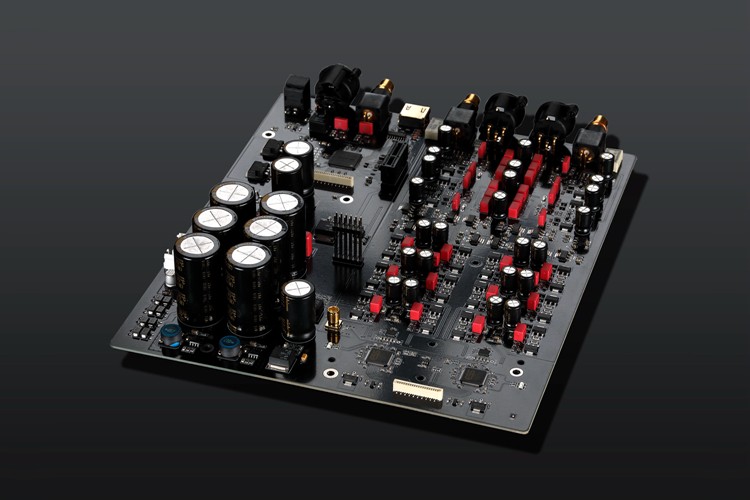

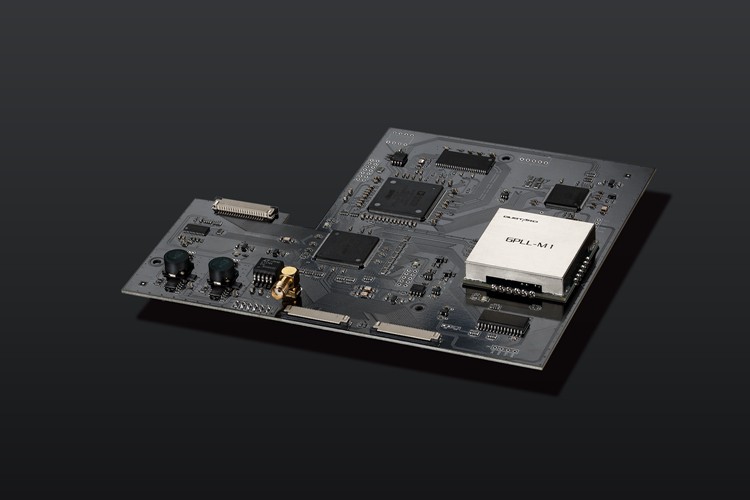

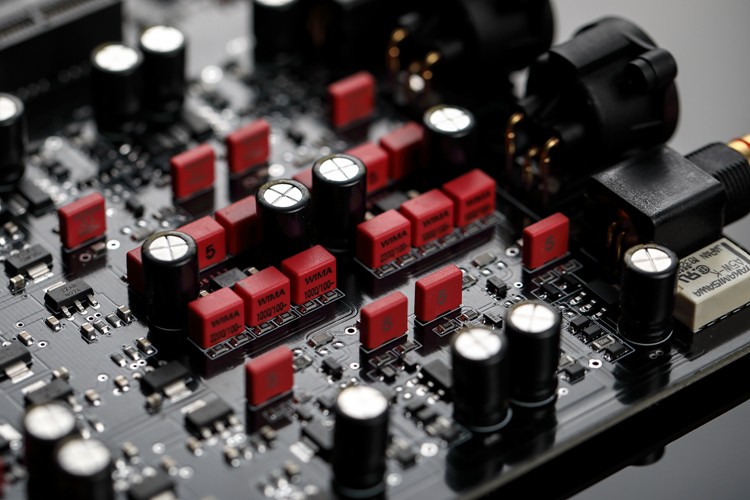

严谨设计,布局合理,做工整洁,用料扎实

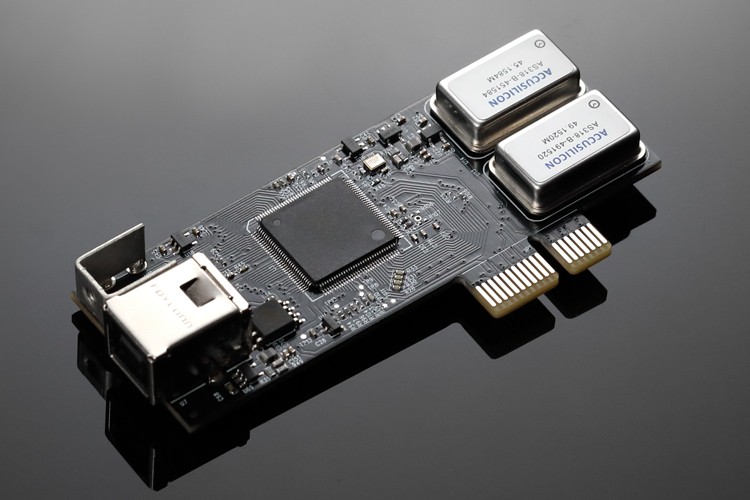

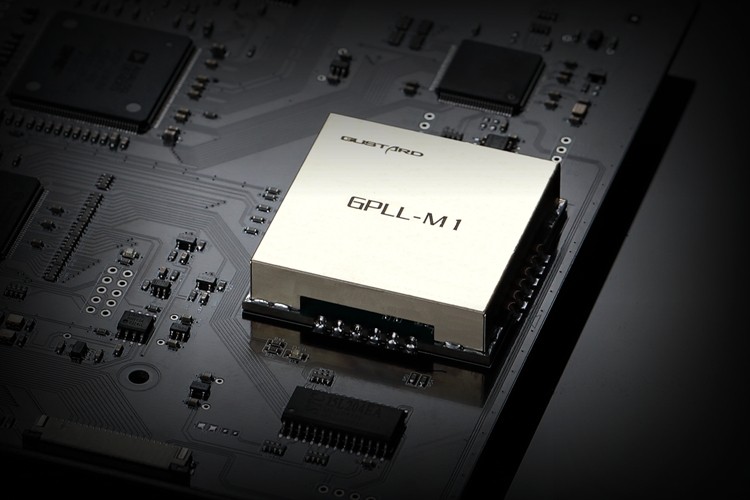

GPLL-M1高精度锁相环,具有超低的相位噪声,恢复的时钟达到飞秒级。得益于复杂的算法,抖动抑制性能非常优秀,并能轻松化解;
ES9038芯片的主时钟也由GPLL高精度锁相环供应,直接工作在同步模式绕过内部ASRC重采样,不再依赖ASRC保证性能(不再需要100M时钟);

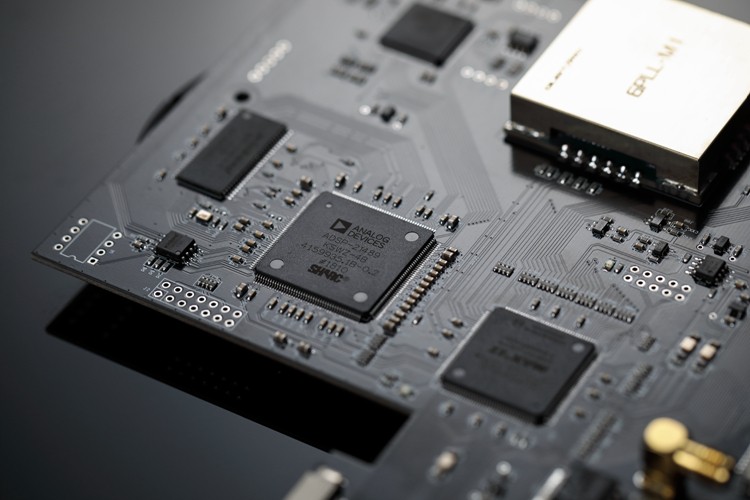

数字滤波器在现代高性能音频DAC系统设计中是绕不开的一环,其最关键的设计目的是降低数字域音频带内混叠噪音,即通过对原始数字音频流信号做升频和噪音整形,从而实现更好的音质表现。现代音频DAC芯片内部一般都集成了数字滤波器算法,其音频客观性能已经到达了不低的水准。但DAC片内数字滤波器限于成本和算力等各方面限制,其音质表现已经无法满足我们追求更高音质的要求。所以我们在Analog Device SHARC数字音频专用DSP平台上潜心开发了自己的高性能数字滤波器方案。该方案搭载了自主研发的高性能抗混叠噪音算法,关键数字信号处理环节使用高精度浮点64bit运算。针对ESS Technology DAC 全方位优化,确保高音质;

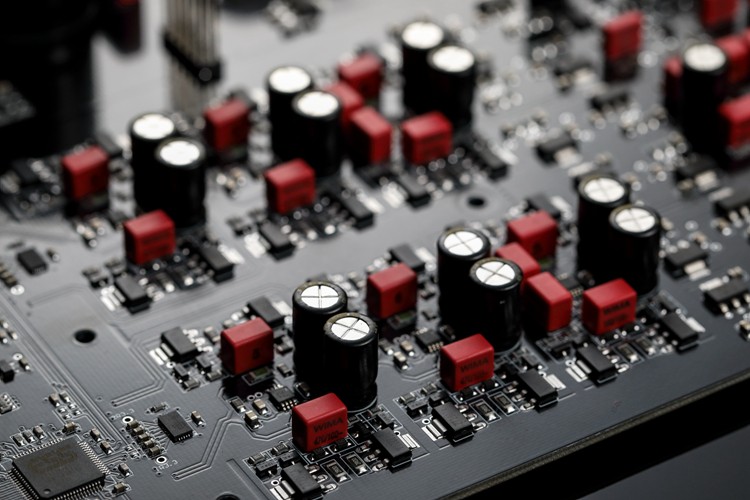

全新设计的8路混合分立IV转换电路及独立加法器电路,充分满足9038大电流的要求,从源头就开始保证;

每组独立电源,能源充沛,互不干扰;

模拟LPF电路是特别针对9038芯片进行调试的全分立甲类线路。各分立器件只需单独考虑自身的性能,所以单单针对这一个器件,少了很多应用上限制,故可以充分发挥单个元件的性能。因为不像集成电路那样都集成在芯片中无法分离和改变,分立器件的使用就更为灵活,可以自由调节每一级的参数,使其达到最佳的工作状态,也因为其可开发性更强,并且对于失真的部分而言也显得相对可控,可以给不同的解码构架带来可变化性更大的声音风格。
分立器件的缺点就是分布参数影响很大,设计和调试上变得十分困难,需要有一定的技术经验和漫长的调试过程。在一致性方面也相对弱一些,所以对用料需要十分考究。
分立器件的缺点就是分布参数影响很大,设计和调试上变得十分困难,需要有一定的技术经验和漫长的调试过程。在一致性方面也相对弱一些,所以对用料需要十分考究。

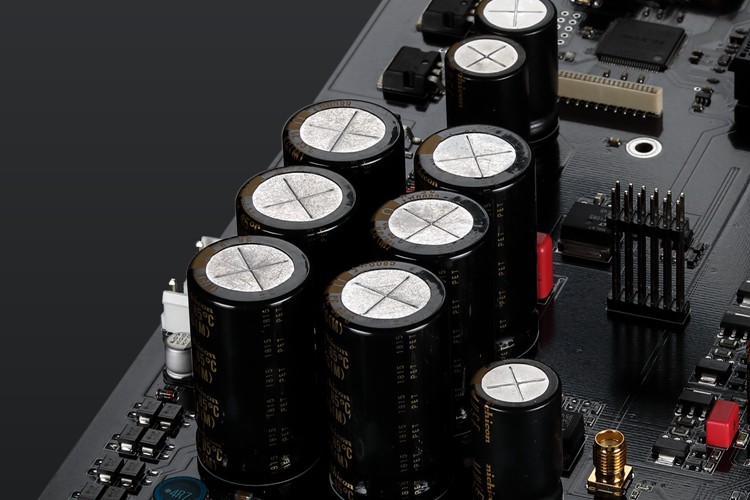

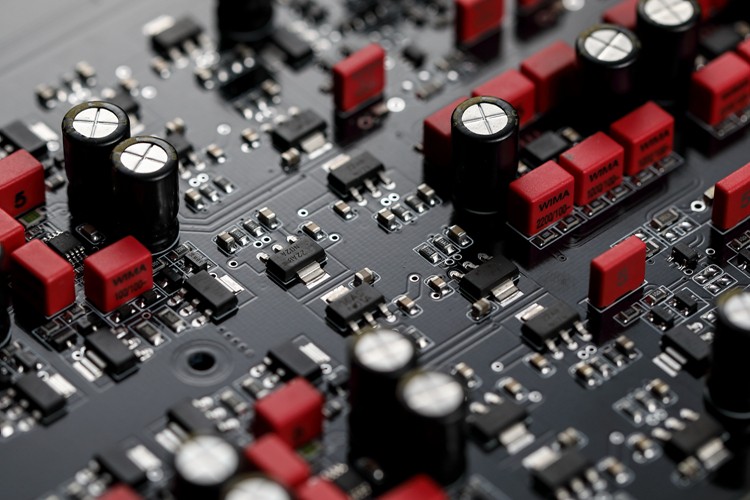

独立稳压,多级滤波,左右分离,互不干扰;

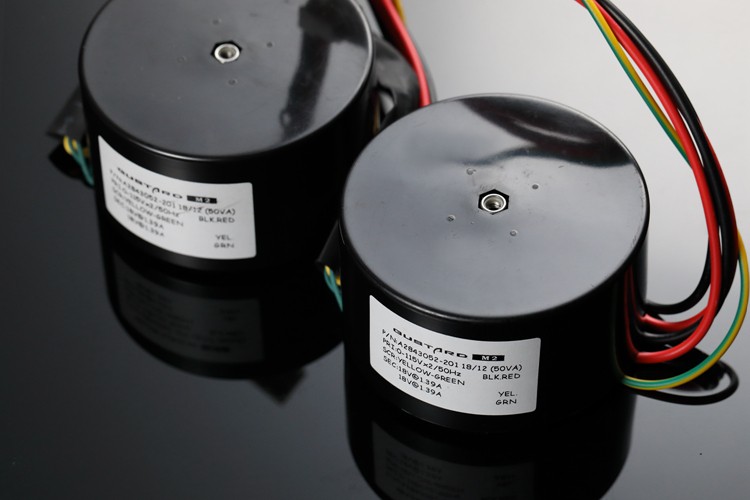

2只高品质音响专用环形变压器分别给数字和模拟供电,实现完全独立供电互不干扰;

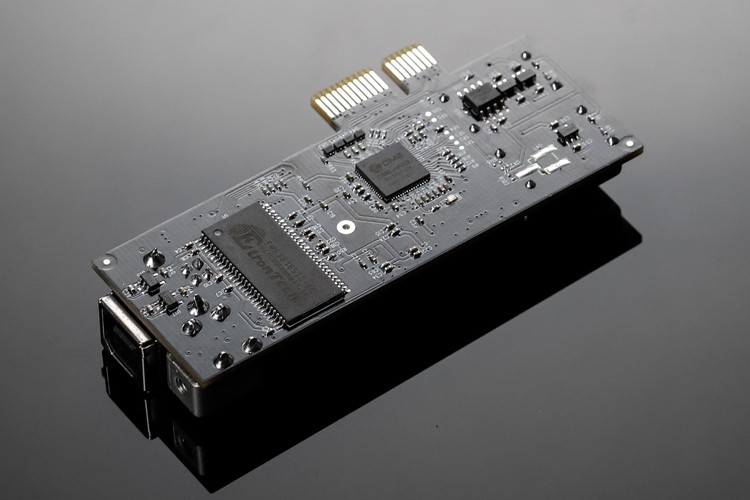

USB模块采用ESS公司的USBAUDIO方案,支持PCM768K DSD512(无USB输入不带此模块);


全接口支持DSD解码。
IIS、USB支持:DSD64、DSD128、DSD256、DSD512硬解;
同轴(RCA)、AES/EBU支持:DSD64、DSD128硬解(DOP模式);
光纤支持:DSD64硬解(DOP模式);

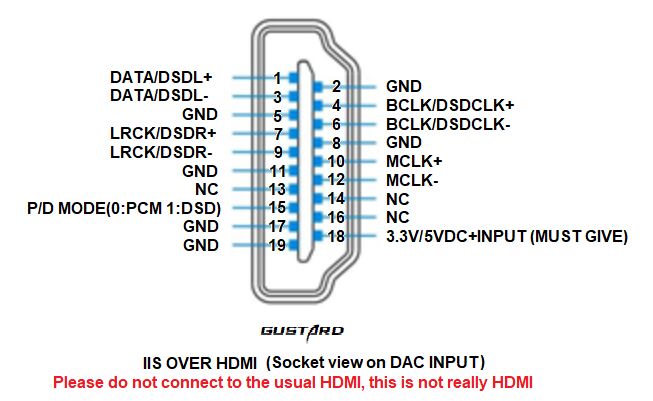

IIS引脚定义

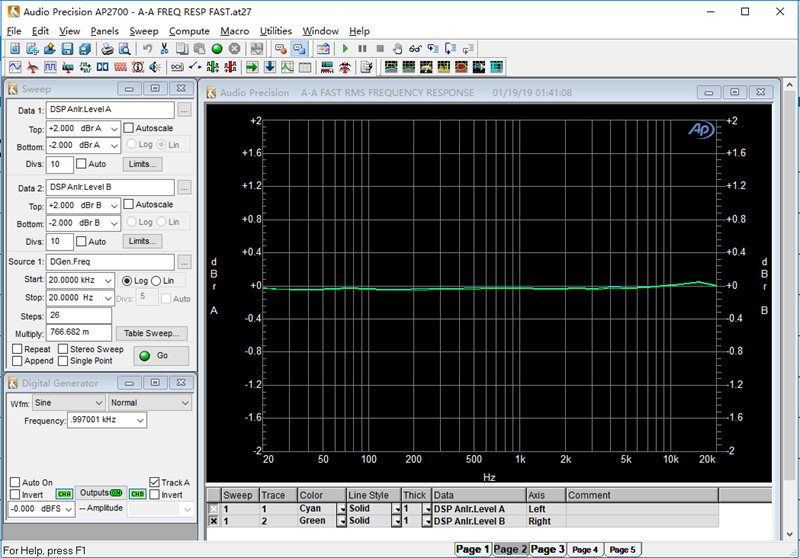

频响

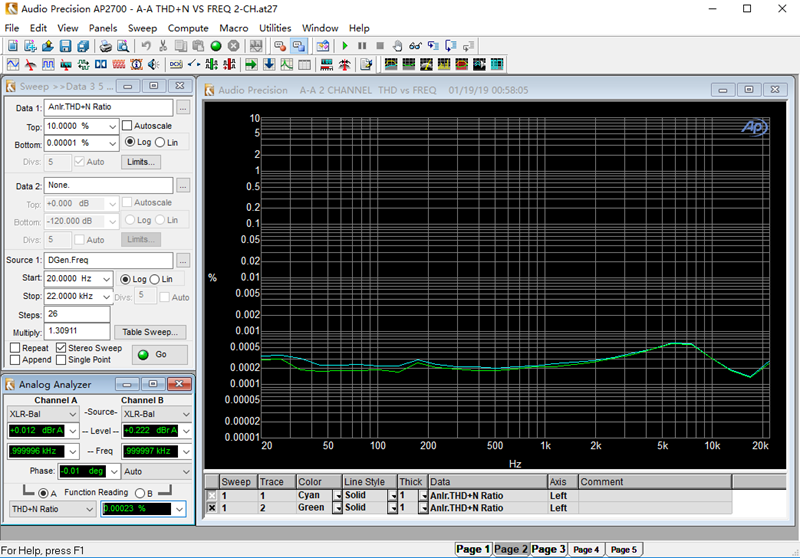

THD+N

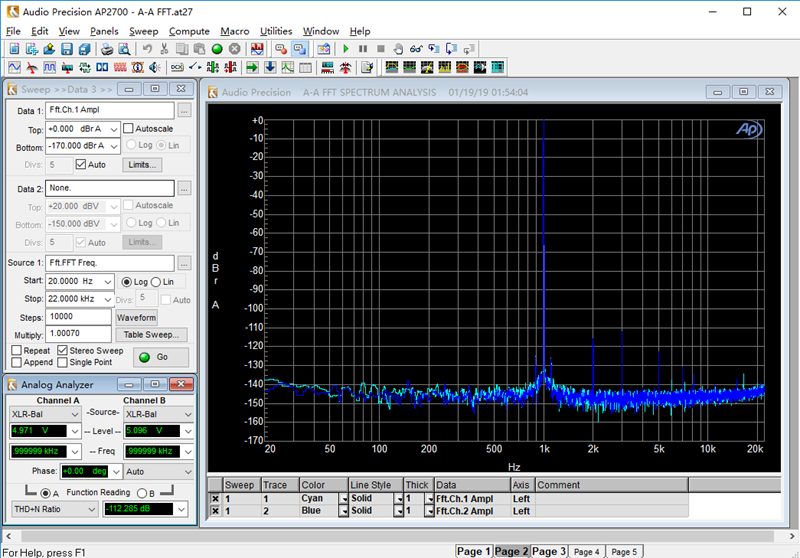

FFT 1K

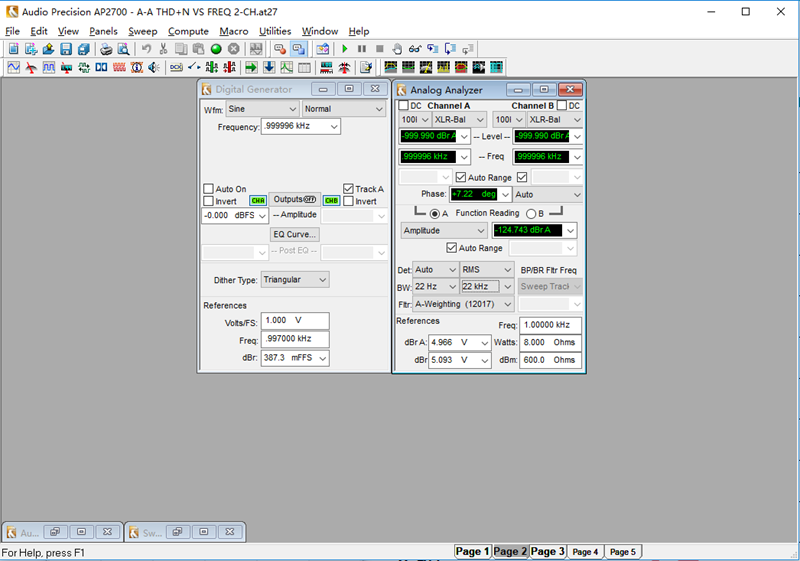

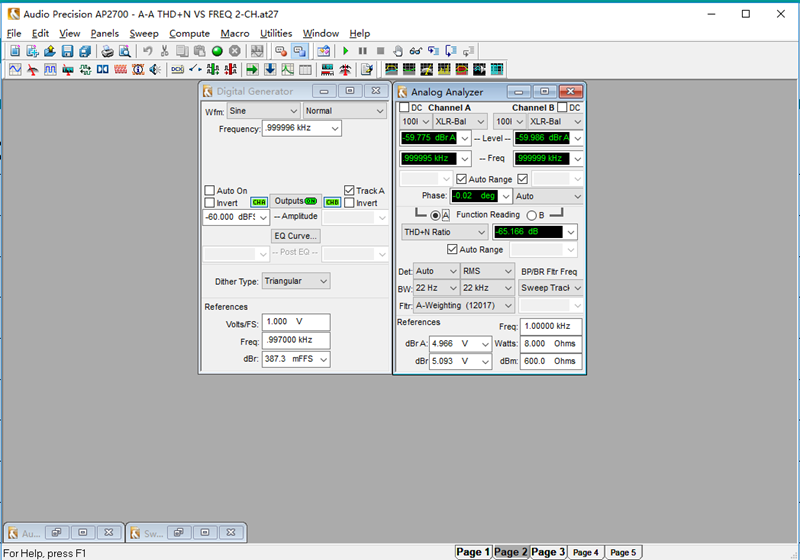

信噪比

动态范围DNR

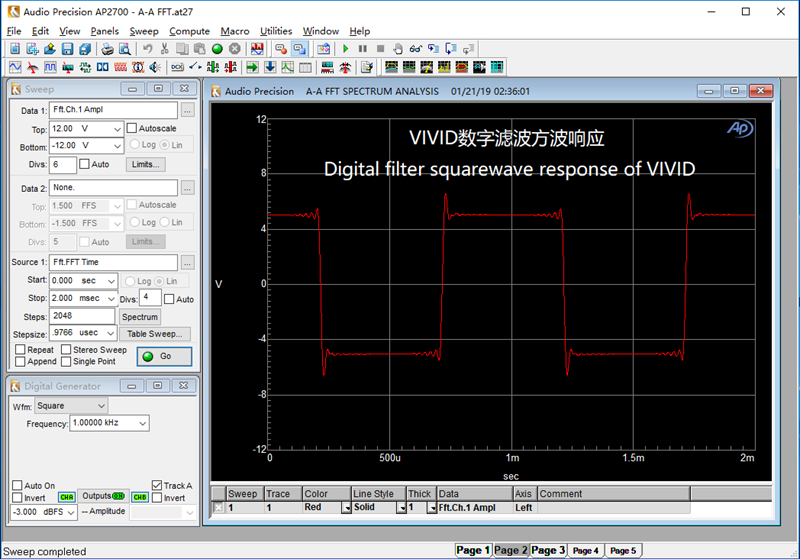

DSP数字滤波VIVID响应(推荐使用)

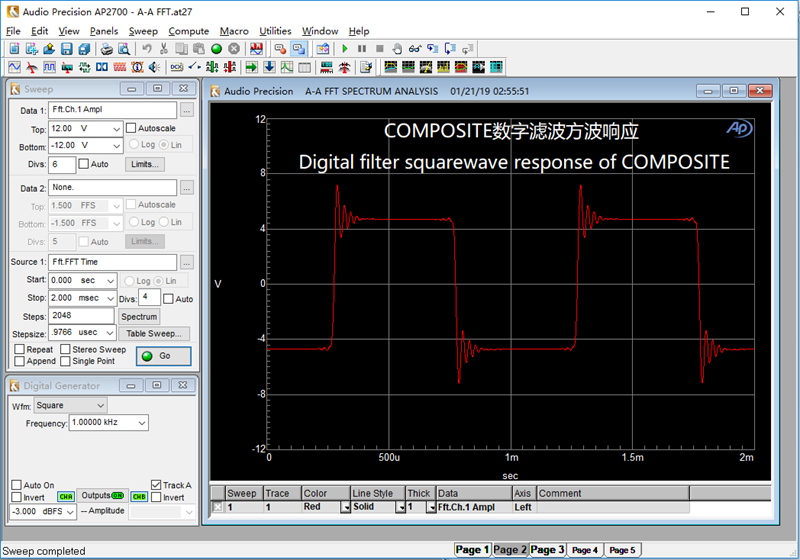

DSP数字滤波COMPOSITE响应

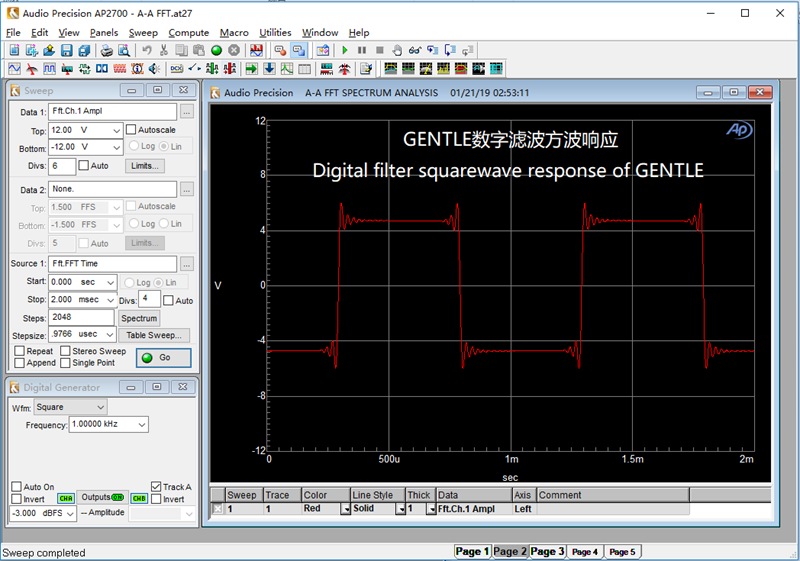

DSP数字滤波GENTLE响应

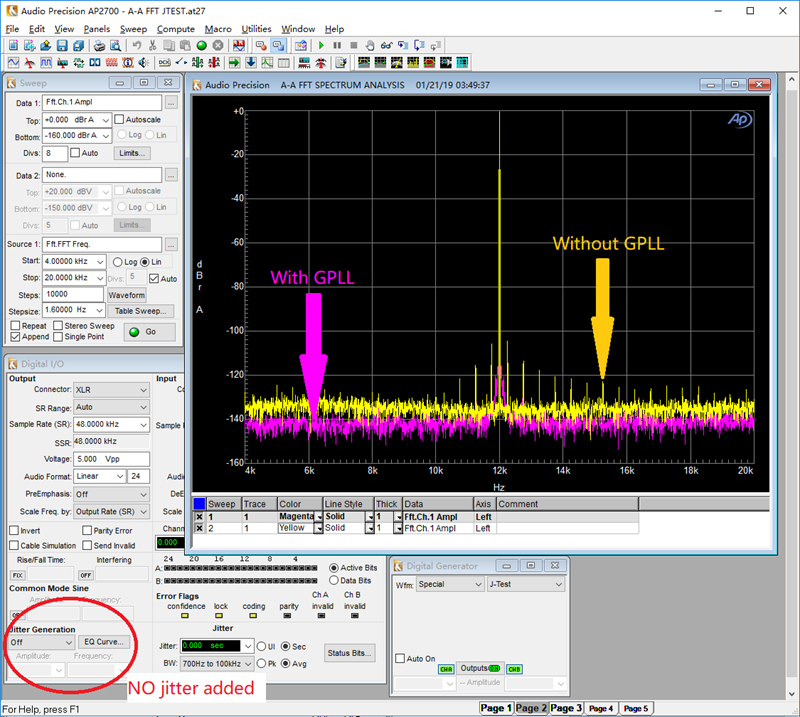

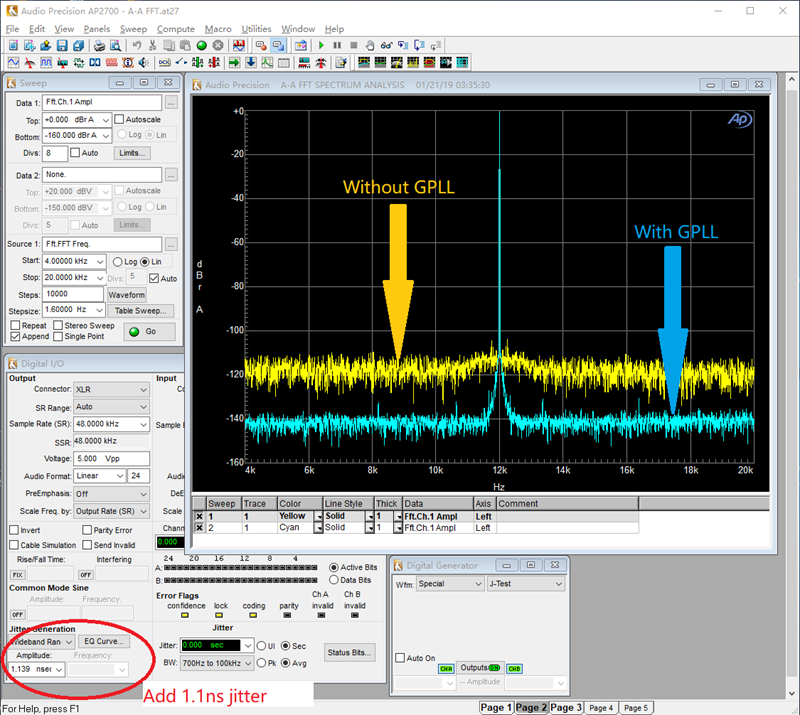

GPLL-M1高精度锁相环抖动抑制展示


•数字输入:
•IIS、USB支持PCM格式:16-32bit/44.1、48、88.2、96、176.4、192、352.8、384 、768kHz ;DSD64、DSD128、DSD256、DSD512;
Coaxial支持PCM格式:16-24bit /44.1、48、88.2、96、176.4、192、384 kHz ;DOP64、DOP128
Optical、AES/EBU支持PCM格式:16-24bit /44.1、48、88.2、96、176.4、192 kHz ;DOP64
•QQ交流群247095406
•X26免费保修2年(七天内出现故障免费换新机来回邮费卖家负责,超过七天邮费AA)。境外(包括港、澳、台)邮费和所产生的税务由买家自己负责
所有送修只接受快递/邮递方式,不设开放接待
所有送修只接受快递/邮递方式,不设开放接待
•图中机器为样机,跟量产机型有略微不同,图片仅供参考以实物为准,歌诗德拥有本产品最终解释权。
